في سلسلة M3AA، تُسمى المحركات ذات حجم الإطار 56–132 بمحركات أحادية السرعة، وبالنسبة لحجم الإطار 100LF، يتم تمييزها بالرمز S لتردد 50 هرتز و D لتردد 60 هرتز. وفقًا لمستويات الجهد الستة، تعرض لوحة البيانات أقصى تيار تحميل مسموح به عند الخرج وسرعة التشغيل عند مستويات مختلفة، بالإضافة إلى تيار المحرك ومعامل القدرة. يمكن العثور على معلومات تفصيلية حول هذه العوامل على لوحة البيانات، حيث توجد ستة مستويات جهد مختلفة.

لتحسين الاستقرار وإطالة العمر الميكانيكي، يتميز هذا الطراز بمحامل محكمة التثبيت محوريًا. بينما يحتوي محرك M3AA 100LF على هيكل من الألمنيوم مع هذه المحامل، تشمل السلسلة نماذج أكبر، اثنان منها، M3AA 180 و M3AA 280، يستخدمان إطار ألمنيوم أكبر يحتوي على حديد زهر، وتم تصميمهما كوحدات معززة لتطبيقات التحمل الشديد.

وصف التوصيلات الكهربائية:

• مزود بكتلة أسلاك بستة أطراف متوافقة مع التوصيلات النحاسية.
• تم تمييز الأطراف وفقًا لمعيار IEC 60034-8.
• يضمن هذا تركيبًا كهربائيًا فعالًا وموثوقًا في المنشآت الصناعية.

الحماية البيئية ونظام فتحات التصريف:

• للظروف الرطبة أو الرطوبة العالية أو التشغيل المتقطع، يأتي المحرك مزودًا بسدادات قابلة للإغلاق لفتحات التصريف، والتي تكون مفتوحة أثناء التخزين والنقل للسماح بتصريف التكثف.

تعليمات التركيب:

• تأكد من توجيه فتحات التصريف للأسفل أثناء التركيب.
• في التركيب العمودي، يجب إغلاق السدادة العلوية بالكامل.
• في البيئات الغبارية، يجب إغلاق كلا السدادتين.

التكوينات القياسية:

• الأحجام 56–63: توجد فتحات التصريف فقط عند الطرف الخلفي (D-end).
• الأحجام 71–280: توجد فتحات التصريف عند الطرفين الأمامي والخلفي (D-end و N-end).

ملاحظة التركيب:

• هذا النوع يأتي بتركيب فلانجة B5.
• إذا كان مطلوبًا نوع تركيب آخر، يرجى ذكر كود النسخة 066 عند الطلب.
• أكواد النسخة المتعلقة بتكوين فتحات التصريف هي 065، 066، و076 كما هو موضح في قسم “فتحات التصريف”.

التطبيقات الموصى بها:

• أنظمة المضخات والمياه
• منافخ التكييف والتهوية (HVAC)
• الضواغط والآلات الهيدروليكية
• خلايا العمل الصناعية
• أنظمة الأتمتة والتعامل مع المواد

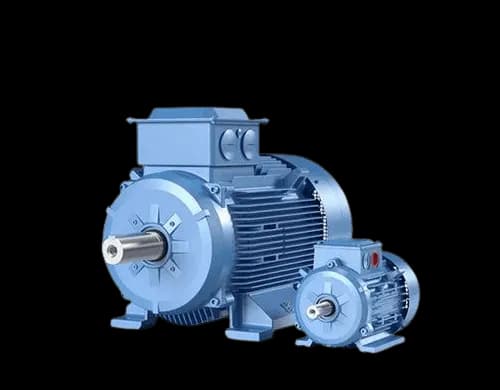

محرك ABB M3AA 100LF 6 (3GAA103560-BSK) هو محرك حثّي بإطار ألمنيوم عالي الكفاءة IE3، تركيبة فلانجة B5، قدرة 1.5 كيلوواط، مصمم للاستخدام في المجالات الصناعية التي تتطلب استهلاك طاقة فعّال، بنية قوية، واستمرارية تشغيل موثوقة.

يتميز هذا المحرك بهيكل من الألمنيوم المقاوم للرطوبة وتردد مزدوج (50 هرتز / 60 هرتز)، مما يجعله مناسبًا لتشغيل المضخات والمراوح عالية الأداء، وكذلك الضواغط وأنظمة الأتمتة الصناعية.
